使用材料
円形管用セグメント
矩形管用セグメント
3Sセグメント材

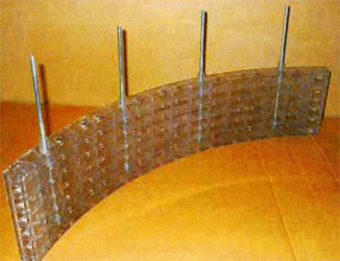

セグメント本体は、プラスティック成型品で、材質は硬質塩化ビニル（PVC）です。3Sセグメント材の形状を写真（※１）に示します。また、適用管径（矩形管においては適用内寸）と分割および仕上がり内径（矩形管においては仕上がり寸法）を表（※２）に示します。3Sセグメントは材の幅は、200mm（一部186mm）となっています。
3S充填材
3S充填材は水に対して材料分離が生じにくく、水平方向への流動性に極めて優れ、狭い、隙間にも容易に充填される材料です。充填材の配合、プレミックス材の成分、充填材の管理値を表（※３）に示します。
その他
その他の使用材料として、接合用部品、接合部カバー、注入口カバー、スペーサー、シール材があります。
円形管セグメント分割数と仕上がり内径
| 既設管呼び径 | 3Sセグメント材 | ||
| 分割数 | 仕上がり内径 | セグメント高 | |
| 1,000 | 4 | 22 | 29 |
| 1,100 | 4 | 1,016 | 29 |
| 1,200 | 4 | 1,110 | 29 |
| 1,350 | 5 | 1,246 | 32 |
| 1,500 | 5 | 1,378 | 36 |
| 1,650 | 6 | 1,518 | 39 |
| 1,800 | 6 | 1,658 | 43 |
| 2,000 | 8 | 1,846 | 48 |
| 2,200 | 8 | 2,034 | 53 |
| 2,400 | 9 | 2,222 | 58 |
| 2,600 | 9 | 2,414 | 60 |
| 2,800 | 10 | 2,594 | 68 |
| 3,000 | 10 | 2,782 | 73 |
注）セグメント材の幅は200mm(呼び径1,500用のみ186mm)
単位はミリメートル
3S充填材の配合（1m3当り）
| 水／材料比 （％） |
単位質量（kg） | 備考 | |
| プレミックス材 | 水 | ||
| 21.7 | 1,775 | 385 | プレミックス材袋詰めの場合25kg/袋 |
プレミックス材の成分
| 材料 | 成分 |
| セメント | 高炉セメントB種 |
| 砂 | 最大骨材寸法1.2mmの石灰石砕石 |
| 混和材 | 収縮低減材＋減水剤＋消泡剤＋増粘剤 |
3S充填材の管理値
| 管理項目 | 管理値 |
| 圧縮強度 | 35N/mm2 以上 |
| フロー値 | 300±30mm |
円形管セグメント分割数と仕上がり寸法
| 既設矩形きょ 内寸(mm) |
3Sセグメント材 | ||
| 分割数 | 仕上り寸法 | セグメント高 | |
| 1,000×1,000 | 4 | 900×900 | 40 |
| 1,100×1,100 | 8 | 990×990 | 40 |
| 1,200×1,200 | 8 | 1,080×1,080 | 40 |
| 1,350×1,350 | 8 | 1,230×1,230 | 40 |
| 1,500×1,500 | 8 | 1,380×1,380 | 40 |
| 1,650×1,650 | 8 | 1,530×1,530 | 40 |
| 1,800×1,800 | 8 | 1,680×1,680 | 40 |
| 2,000×2,000 | 12 | 1,880×1,880 | 40 |
| 2,200×2,200 | 12 | 2,080×2,080 | 40 |
赤文字は(財)下水道新技術推進機構により「建設技術審査照明」を取得
単位はミリメートル
